Краткий обзор установки вакуумного термического напыления

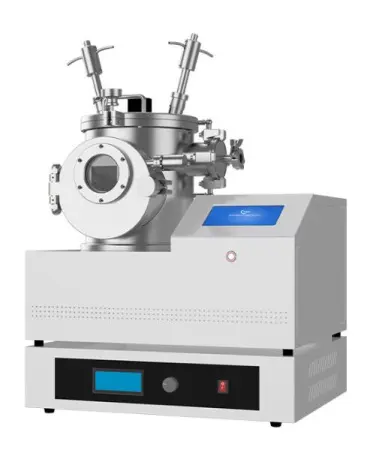

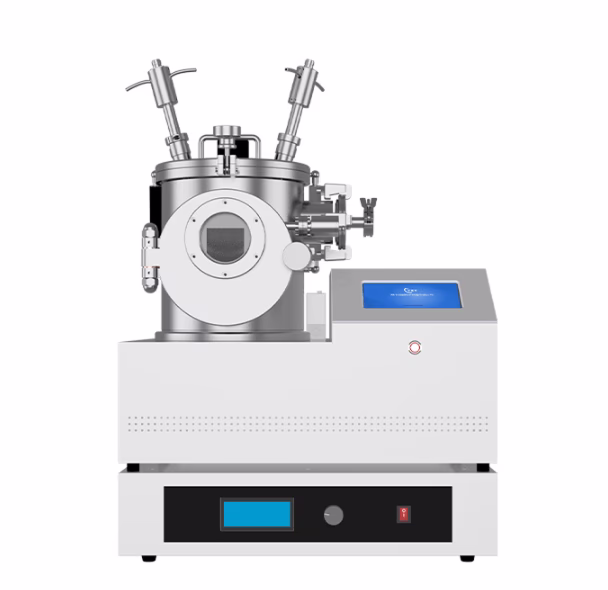

Двухмагнетронная настольная установка напыления в вакууме (DC/DC) два источника (IRV-E001-023)
Назначение и принципы работы
Вакуумная установка предназначена для нанесения металлических и диэлектрических покрытий методом магнетронного распыления в вакууме с возможностью предварительного нагрева обрабатываемых подложек до 500 °С. Для распыления металлических мишеней используется магнетрон постоянного тока DC. Принцип работы заключается в распылении материала мишени ускоренными ионами инертного газа и последующем осаждении его на подложке (образце). При смешении плазмообразующего газа с реактивным возможно получение пленок диэлектриков (оксиды, нитриды).
Данным методом можно получать тонкие пленки из Cr, Cu, Au, In и других металлов, а также оптические и упрочняющие покрытия из оксидов нитридов и других материалов.
Эта установка представляет собой компактный вакуумный пост с двумя магнетронами с точным и программируемым контролем температуры, который подходит для нанесения покрытий на большинство металлических и органических материалов на площадь подложкодержателя диаметром 100 мм. Встроенный вращающийся держатель образца обеспечивает равномерность покрытия по толщине. Оборудование оснащено источником смещения напряжением 1000 В для очистки предметного столика и образцов камеры с целью улучшения качества покрытия в плазме тлеющего разряда.
Особенности установки
- Диаметр мишени магнетрона, мм: 100.
- Дверь на передней части камеры.
- Заслонка магнетронов с ручным приводом (электрический привод опционально).
- Цифровой регулятор температуры подогрева подложки, точностью +/- 1ºC.
- Один вращающийся столик для образца диаметром 100 мм установлен в нижней части камеры для нанесения покрытия.
- Расстояние между держателем образца и источником испарения регулируется.
- Встроенный порт впуска газа 1/4 NPS для очистки инертным газом. Автоматический регулятор массового расхода газа на два канала в базовой комплектации. Пределы регулировки до 500 см3/с.
- Чиллер системы охлаждения входит в комплект.
- Компрессор для пневмосистемы входит в комплект.
- Кварцевый резонаторный датчик измерения толщины покрытия с системой измерения в базовой комплектации.
- Источник питания магнетронов 1000 Вт.
- Турбомолекулярный насос для глубокого вакуума и быстрого вакуумирования (производства Япония) – в базовой комплектации.
- Два источника питания магнетронов 2 х 1000 Вт – в базовой комплектации.
Опции
- Мишени для магнетрона из любых материалов доступны по запросу.
- Установка третьего магнетрона и источника питания для распыления диэлектрических мишеней – опционально.
- Электрический привод подъема столика для образцов - опционально.
Рис. Дополнительный источник для очистки в плазме тлеющего разряда. На фото запечатлен процесс очистки
Рис. Кварцевый резонатор, устанавливаемый в вакуумную камеру с блоком управления
Рис. Автоматический регулятор массового расхода газа (РРГ)

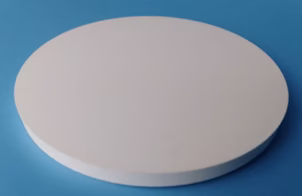

Рис. Мишени для магнетрона из металлов и диэлектриков высокой чистоты – опционально
Рис. Возможность установить дополнительные функции в установке – опционально
Рис. Компактное исполнение
Технологических процесс состоит из следующих стадий:
- Размещение подложек и материала-мишени в камере.
- Откачка воздуха до высокого вакуума (~10⁻⁶ мбар).
- Распыление мишени магнетроном с последующим осаждением атомов/молекул на поверхности подложки.
- Контроль толщины и равномерности покрытия с помощью датчиков.
- Завершение процесса, охлаждение и напуск атмосферы в камеру.
Применение
- Производство оптических покрытий (линзы, зеркала).
- Полупроводниковая и микроэлектронная промышленность.
- Создание декоративных и защитных пленок.
- Создание упрочняющих покрытий.
Преимущества
- Высокая чистота и однородность покрытия.
- Возможность работы с широким спектром материалов.
- Точная регулировка параметров напыления и температуры подогрева образцов.
