Большие подъемные опоры
Перейти в раздел
F, кгс
—
4000
Размер D, мм
—
Tr40x7
Размер g, мм
—
69
4 084 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
F, кгс
—
5000
Размер D, мм
—
Tr40x7
Размер g, мм
—
69
2 830 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
F, кгс
—
6000
Размер D, мм
—
Tr40x7
Размер g, мм
—
69
2 038 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
F, кгс
—
8000
Размер D, мм
—
Tr40x7
Размер g, мм
—
69
1 748 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
Магнитные резьбовые усилители
Перейти в раздел
Модульные магнитные усилители
Перейти в раздел
Опоры
Для правильной установки обрабатываемых деталей используют опоры (установочные элементы).Неподвижные опоры зафиксированы с корпусом приспособления и являются основными установочными элементами. Опоры могут быть выполнены в виде пластин, штырей и призм. При установке деталей в приспособления с необработанными поверхностями используют опоры в виде штырей с насеченной или сферической головкой. Таким образом создается точечный контакт опоры с поверхностью детали, что обеспечивает устойчивость установки.
Для установки детали в приспособление с обработанными поверхностями используют штыри с плоской головкой. Для обработанных поверхностей не рекомендуется использовать штыри со сферической головкой, так как точечный контакт может привести к быстрому износу головки, таким образом снизив точность установки, а также нанести дефекты на поверхности детали.
Для минимизации расходов зачастую применяют закаленные втулки, таким образом обеспечивая только замену изношенного штыря.
Для установки тяжелых и крупных деталей или при обработке со значительными усилиями используются опорные пластины.

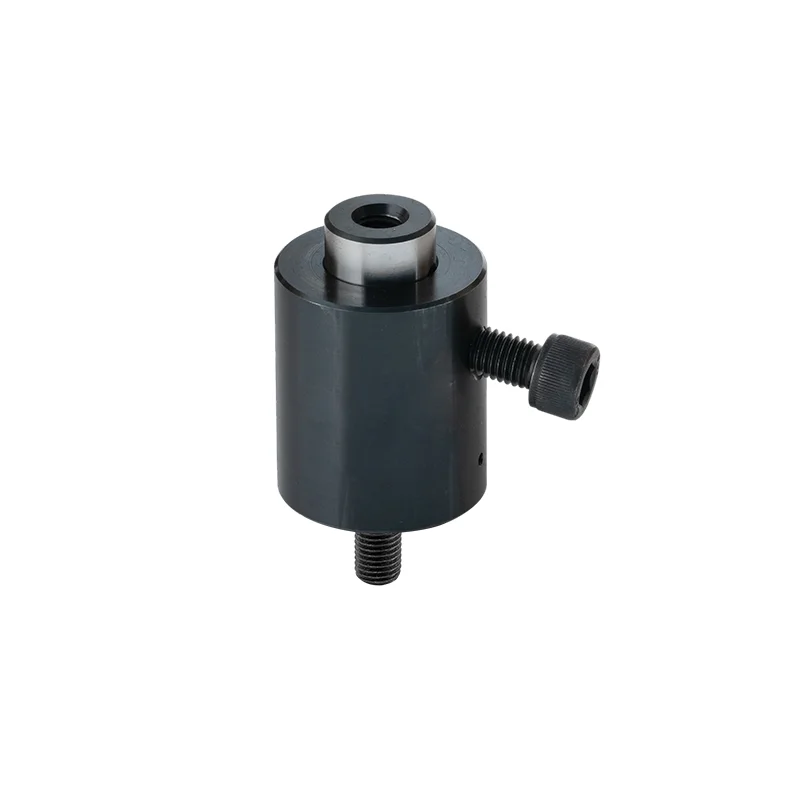

Для установки деталей в приспособление по наружным цилиндрическим поверхностям используются опорные призмы. Регулируемые винтовые опоры применяются для монтажа деталей в приспособление по необработанным поверхностям.
Делительные устройства используются для фиксации в определенном положении приспособления, в котором зафиксирована обрабатываемая деталь. Конструкция данных устройств включает в себя фиксатор и делительный диск, закрепленный на поворотной части приспособления.

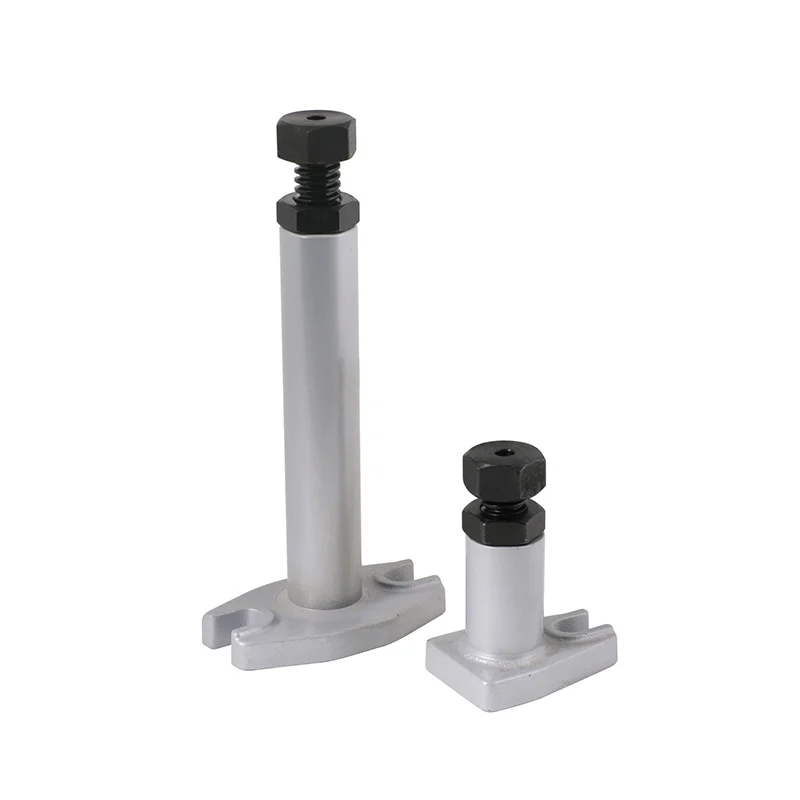

Плоская трапециевидная резьбовая подъемная опора
Большая подъемная опора
Магнитный резьбовой усилитель
