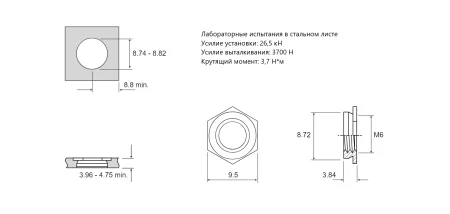

Резьбовая запрессовочная гайка F Сталь нержавеющая M6 F-M6-4 для металла толщиной 3,96 - 4,75 мм

Крепеж запрессовывается при помощи приложенной равномерной нагрузки в предварительно варезанные (вырубленные) отверстия металлисческих листовых материалов, при этом сам материал заготовки пластически деформируется и затекает в специальные канавки (борозды) конструкции крепежа.

Самоустанавливающиеся потайные крепежные элементы - Технические характеристики
Обзор решения
Самоустанавливающиеся потайные гайки серий F и F4 предназначены для создания прочных резьбовых соединений в тонколистовых материалах толщиной от 1.5 мм (0.060") с идеально плоской поверхностью с обеих сторон.
Ключевые особенности
1.    Уникальные преимущества:
o    Полностью утопленный монтаж (0 выступающих частей)
o    Прочность соединения выше, чем у нарезанной резьбы
o    Эстетичный внешний вид сборки
2.    Специализированные серии:
o    F: Стандартное исполнение
o    F4: Оптимизированы для нержавеющих сталей
Технические параметры
Минимальная толщина листа: 1,5 мм
Материал: сталь оцинкованная, сталь нержавеющая
Диапазон резьб: М2 – M6
Диапазон резьб: для F: 3 – 12 кН, для F4: 4 – 15 кН
Сопротивление вырыву: для F до 5000 Н, для F4 до 6000 Н
Конструктивные особенности
•    Шестигранная головка: Обеспечивает высокую стойкость к кручению
•    Патентованная геометрия: Для надежной фиксации в тонком материале
•    Защита резьбы: Предотвращает повреждение при монтаже
Процесс установки
1.    Подготовка отверстия:
o    Точный диаметр (по таблице размеров)
o    Допуск: ±0.05 мм
o    Чистота обработки: Ra ≤ 3.2 мкм
2.    Монтаж:
o    Использование стандартного пресса с задержкой усилия
o    Односторонний доступ
o    Контроль усилия запрессовки
3.    Контроль качества:
o    Проверка плоскостности (макс. отклонение 0.1 мм)
o    Тест на крутящий момент
o    Визуальный осмотр
Области применения
•    Корпуса электронных устройств
•    Медицинское оборудование
•    Авиационные компоненты
•    Промышленный дизайн
•    Автомобильные системы
Преимущества перед альтернативами
✔ Экономия пространства - нулевой выступ
✔ Снижение трудозатрат - установка до гибки
✔ Повышенная надежность vs нарезанная резьба
✔ Коррозионная стойкость (F4 серия)
