Роботизированный комплекс сварки строительных конструкций для нужд народного хозяйства
Комплекс обеспечивает постоянство хорошего качества продукции (ВИК, УЗК) при высокой производительности (пропускная способность РТК для ферм 12 метров составила 18-24 штук за 1 рабочую смену 8 часов).
Элементы изделия, готовятся под роботизированную сварку в соответствии с НД и собираются в жестком сборочно-сварочном кондукторе.
Вид сварки: МИГ/МАГ проволокой сплошного сечения.
Применяемая технология сварки: Fronius Standard.
Типы соединений: стыковые, угловые, тавровые, нахлесточные.
Материал изделий: сталь конструкционная.
Положение сварки: нижнее, горизонтальное, вертикальное.

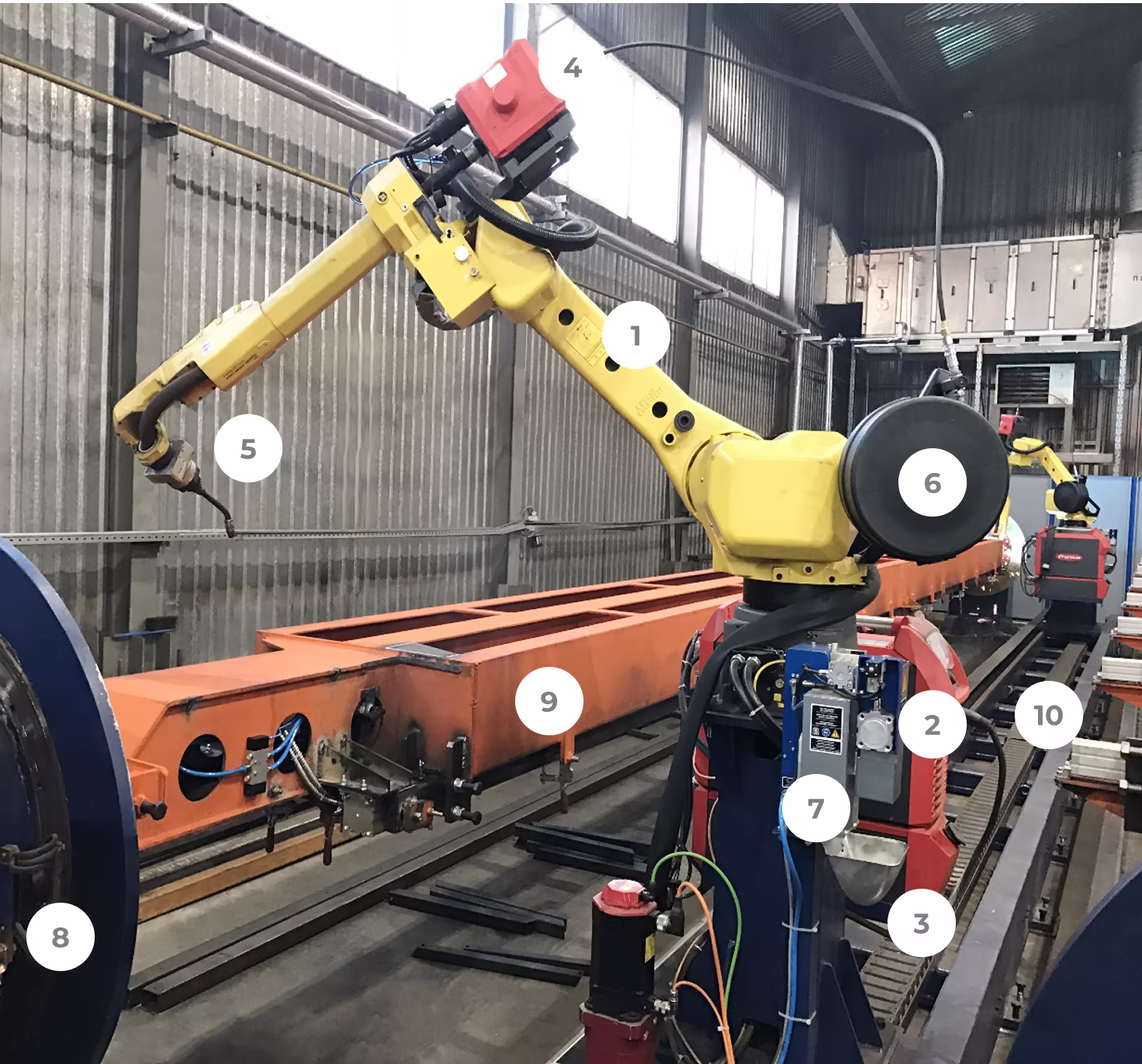

Состав оборудования
Основная группа оборудования:
- Промышленный робот — 2 комплекта
- Контроллер робота, пульт дистанционного управления роботом
- Ethernet/IP; Touch sensing; ARC sensor; Collision Guard
- Сварочный источник — 2 комплекта
- Автономная система охлаждения
- Механизм подачи сварочной проволоки
- Сварочная горелка
- Кассета для сварочной проволоки на катушках типа K300, D300
- Станция очистки сварочной горелки — 2 комплекта
- Двухосевой сварочный позиционер ИРС г/п 3000 кг — 2 комплекта
- ось 1 — передняя приводная бабка (независимая, синхронизируемая)
- ось 2 — задняя приводная бабка (независимая, синхронизируемая)
- Кондуктор сборочно-сварочный с комплектом пневматических и механических упорно-зажимных элементов — 2 комплекта
- Рельса ИРС 14 м с двумя каретками для перемещения роботов — 1 комплект
Дополнительное оборудование:
- Графическая панель ИРС управления — 1 комплект
- Шкаф ИРС управления роботизированным комплексом с комплектом управляющей электроники на базе промышленного контроллера — 1 комплект
- Световая (лазерная) система безопасности — 2 комплекта
- Ограждение металлическое светонепроницаемое — 2 комплекта

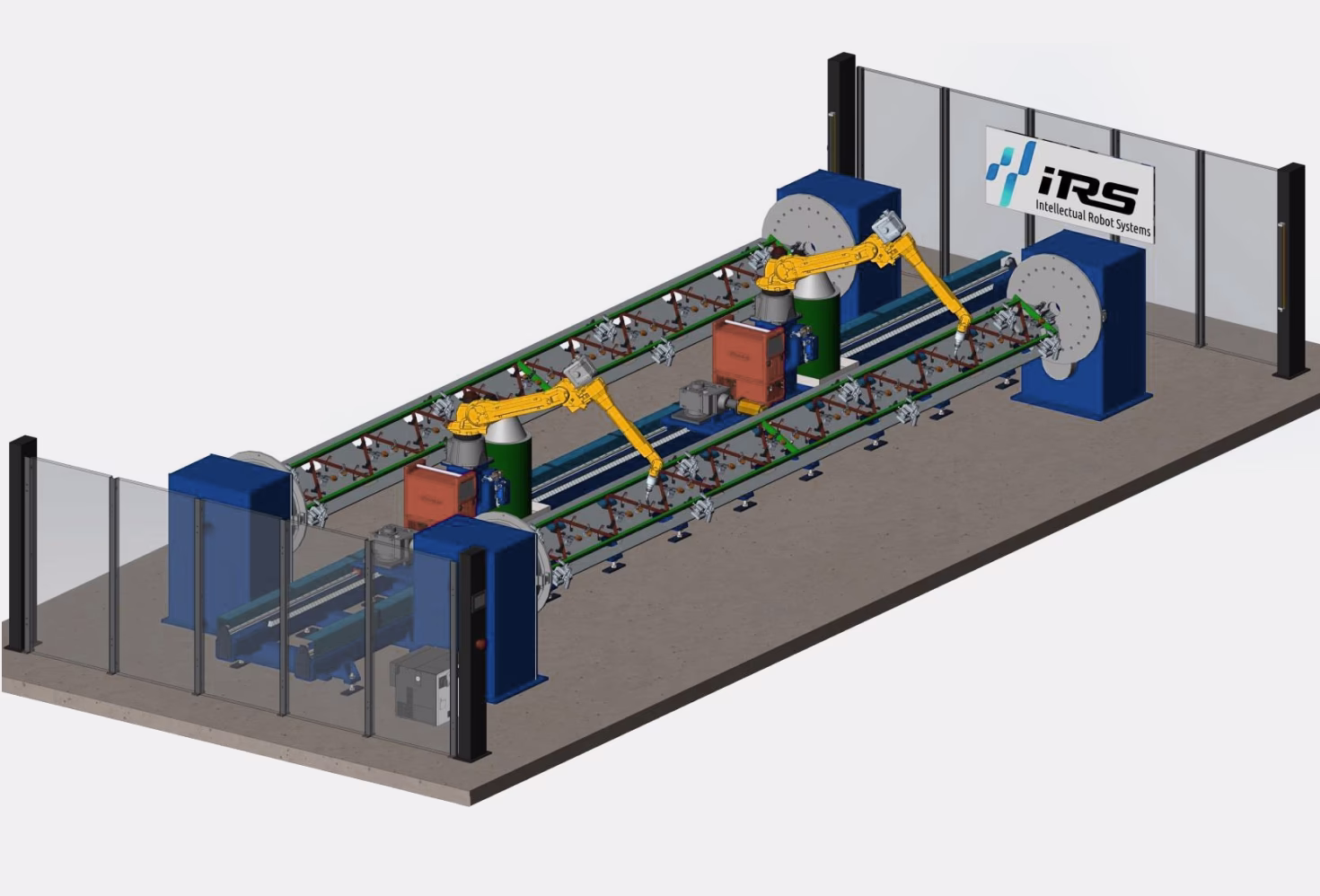

Общий вид комплекса. Модель

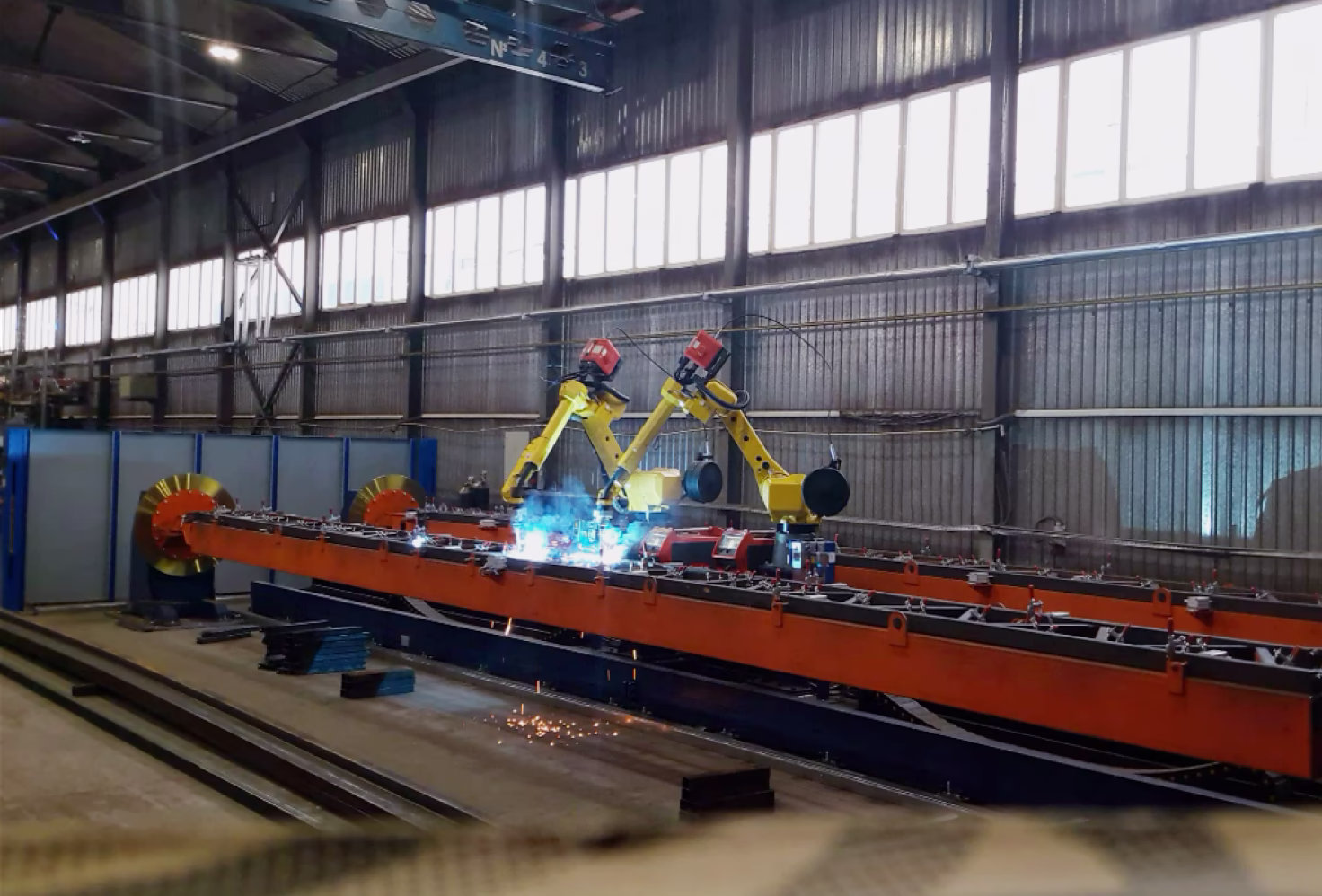

Общий вид комплекса
Примеры работы комплекса
Галерея реализованных проектов
