Роботизированный комплекс для MIG/MAG сварки
Комплекс обеспечивает выполнение различных сварных швов при обработке деталей из углеродистых и легированных сталей.
Задачи роботизированного комплекса:
- обеспечение, за счет повышения качества и надежности сварных швов, заданных в конструкторской документации эксплуатационных характеристик в части обеспечения герметичности изделия, находящегося на хранении с избыточным внутренним давлением, и сохранности изделия в течение назначенного срока службы;
- повышение технического уровня производства за счет применения современных средств производства и подходов к построению технологического процесса;
- улучшение условий труда и защиты окружающей среды.

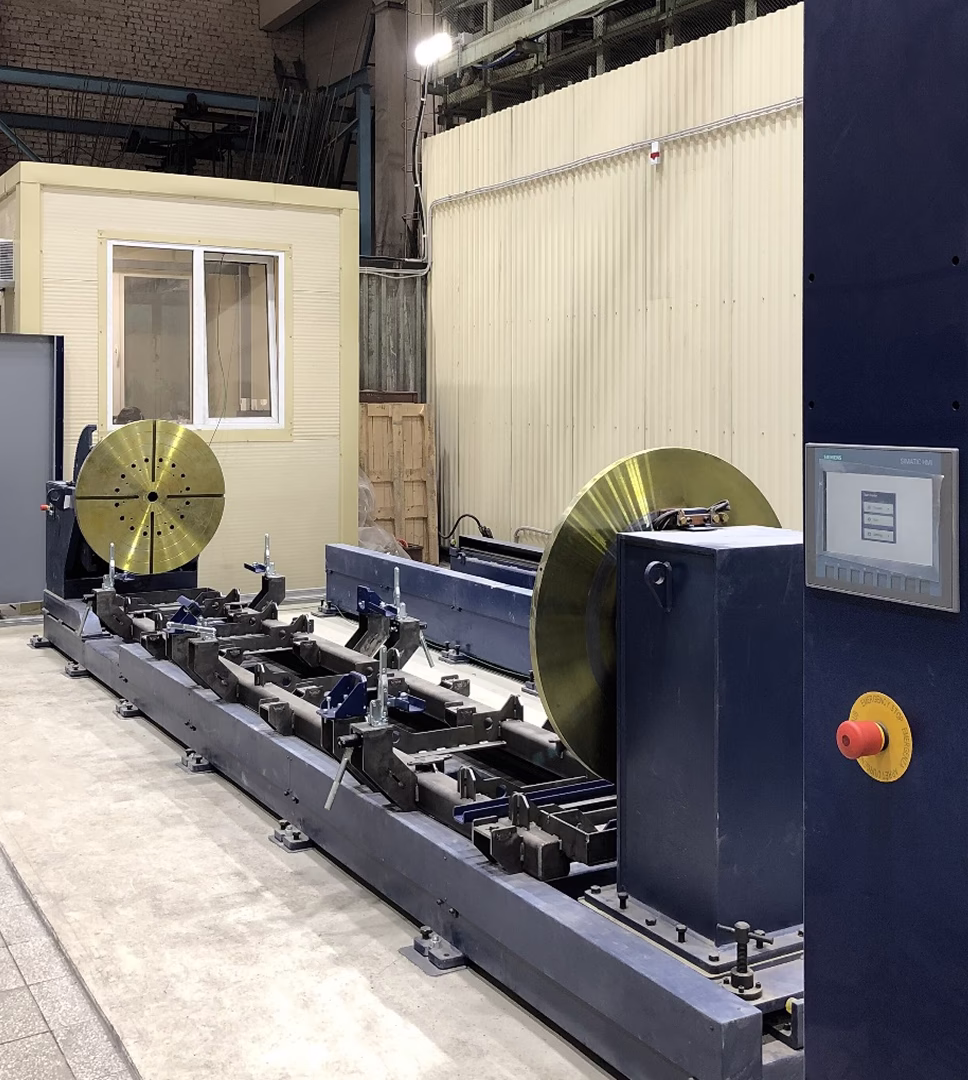

Общий вид комплекса
Состав оборудования комплекса:
- Промышленный манипулятор
- контроллер манипулятора
- пульт управления манипулятором
- Подвижная колонна на линейной направляющей
- Двухосевой позиционер
- Сварочный стол закаленный
- Сварочный источник питания
- блок охлаждения сварочной горелки
- проволокоподающий механизм
- роботизированный комплект шланговых пакетов
- водоохлаждаемая горелка
- Фильтровентиляционная установка
- Стойки системы лазерных барьеров
- Станция очистки сварочной горелки
Дополнительное оборудование, не указанное на схеме:
- датчик слежения за сварочным стыком
- блок охлаждения датчика слежения
- газоразрядная рампа
Работа комплекса

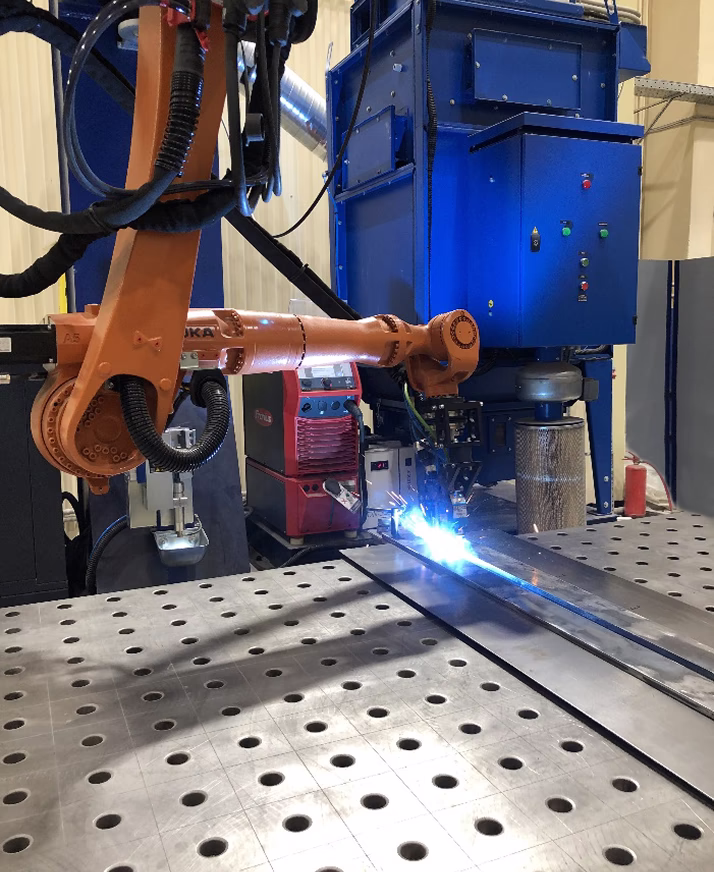

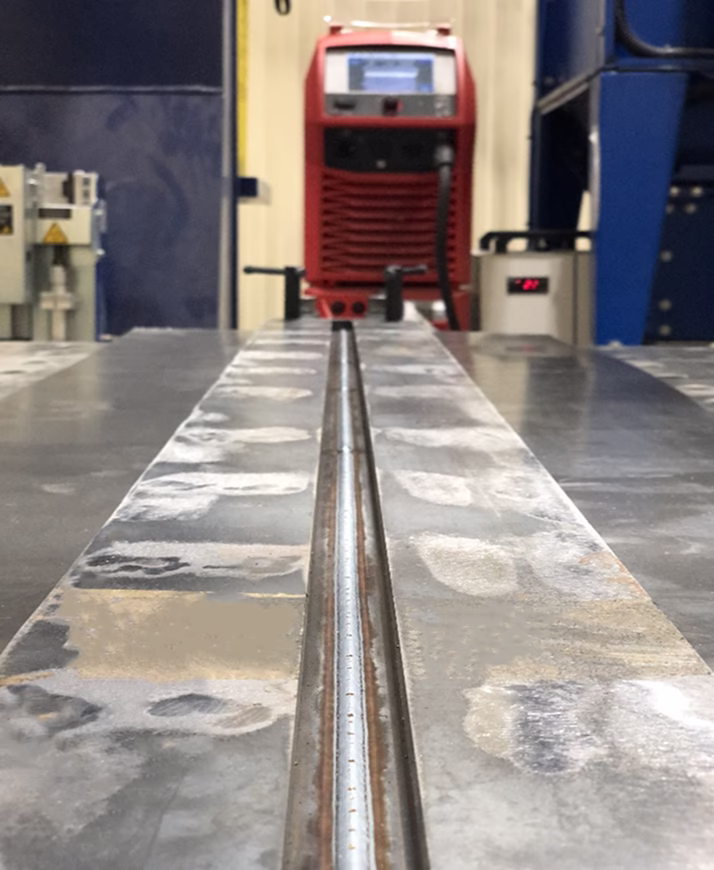

Процесс сварки продольного шва образца на сварочном столе

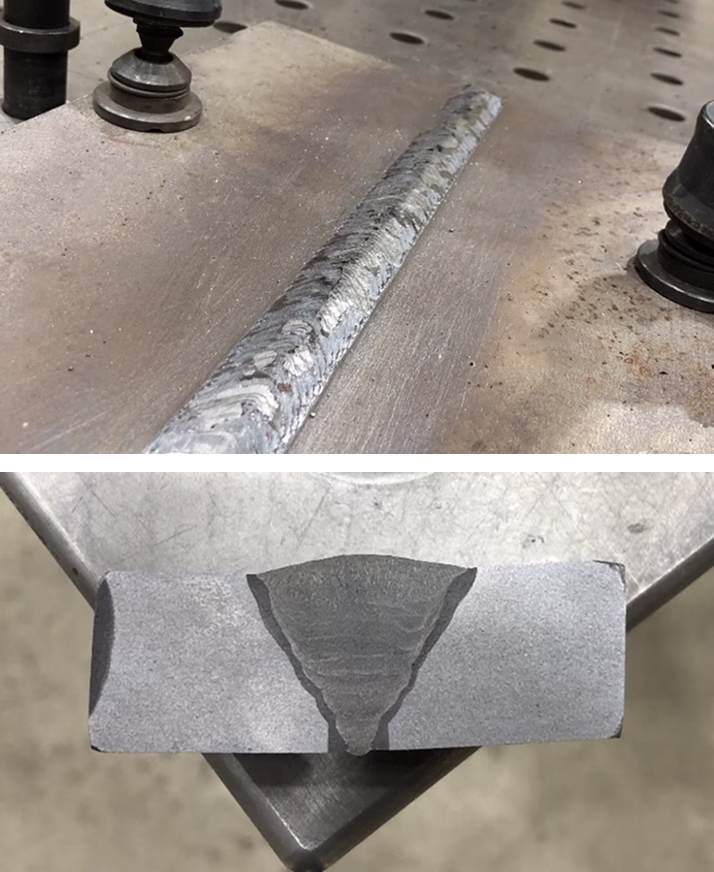

Многопроходная сварка стали 12Х2НВФА, толщина 20 мм, 8 проходов
