Роботизированный комплекс MIG/MAG сварки
Комплекс предназначен для роботизированной MIG/MAG сварки узлов кузовов мусоровозов, комбинированных дорожных машин, машин специального назначения (смесительных установок, установок блоков манифольдов), элементов «мультилифтов», прицепов и прочей коммунальной техники.
Комплекс обеспечивает выполнение сварочных операций на нескольких сварочных постах поочередно.
Все оборудование комплекса располагается на поворотной колонне, которая вращается на 360º и совершает перемещение вдоль рельсового пути линейной направляющей, за счет чего обеспечивается широкое покрытие всех рабочих зон сварки.
Расположение составляющих элементов комплекса может быть изменено по требованию заказчика или иным причинам, связанными с удобством эксплуатации комплекса.

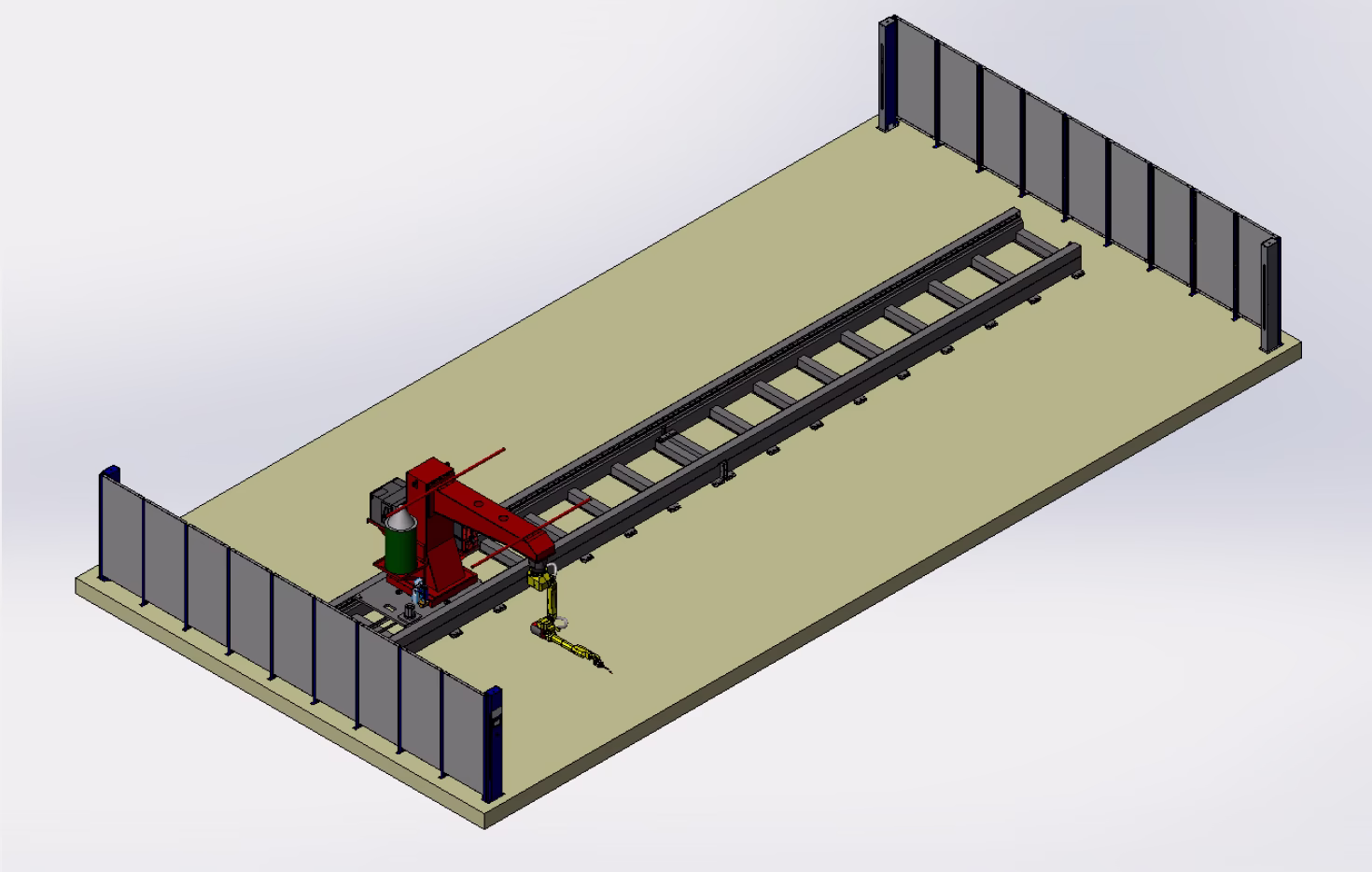

Планировка РТК лазерной сварки
Состав оборудования комплекса:
- Промышленный робот
- Комплект управления: контроллер, графическая панель оператора, переносной пульт оператора
- Поворотная колонна на линейной направляющей длиной 15 м
- Сварочный источник питания: механизм подачи проволоки, система охлаждения сварочной горелки, сварочная горелка со шлангпакетом
- Станция очистки
Работа комплекса

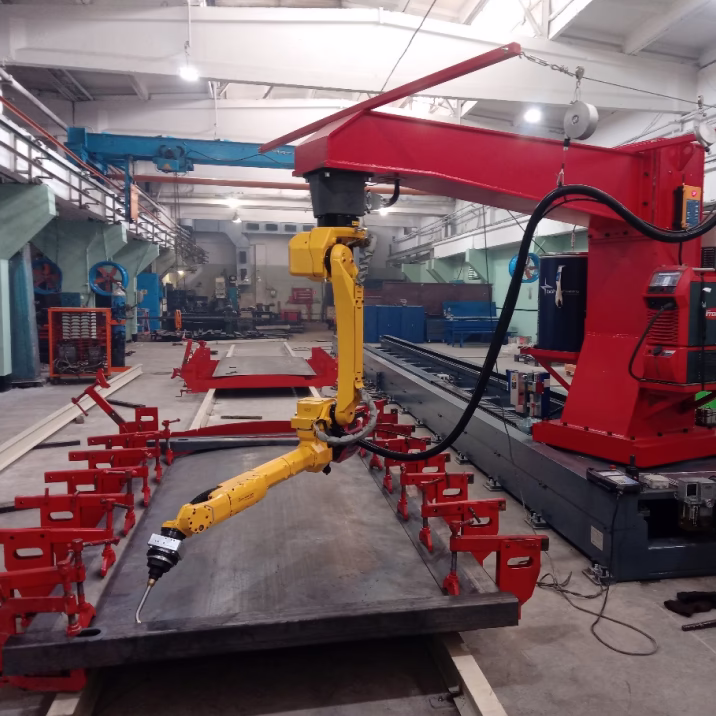

Один из сварочных постов со сборочным стапелем

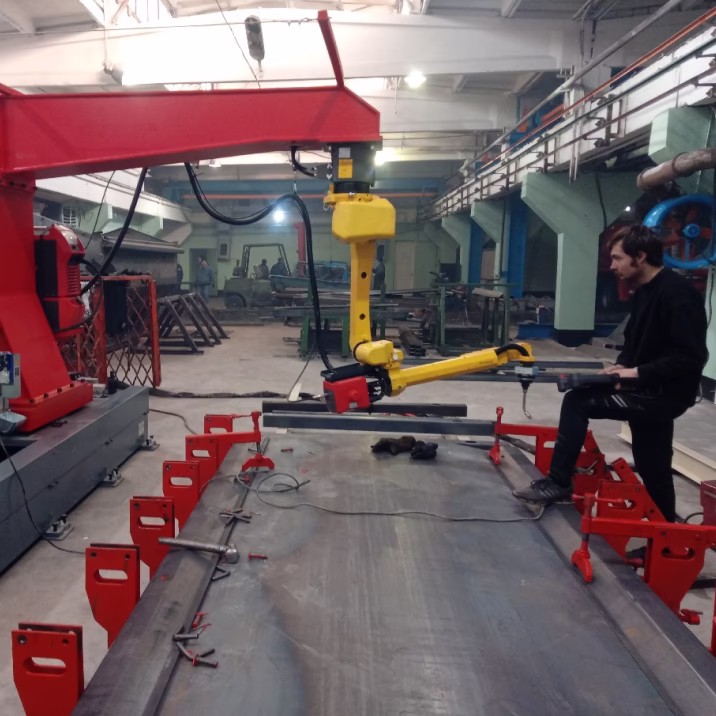

Оператор за работой после обучения

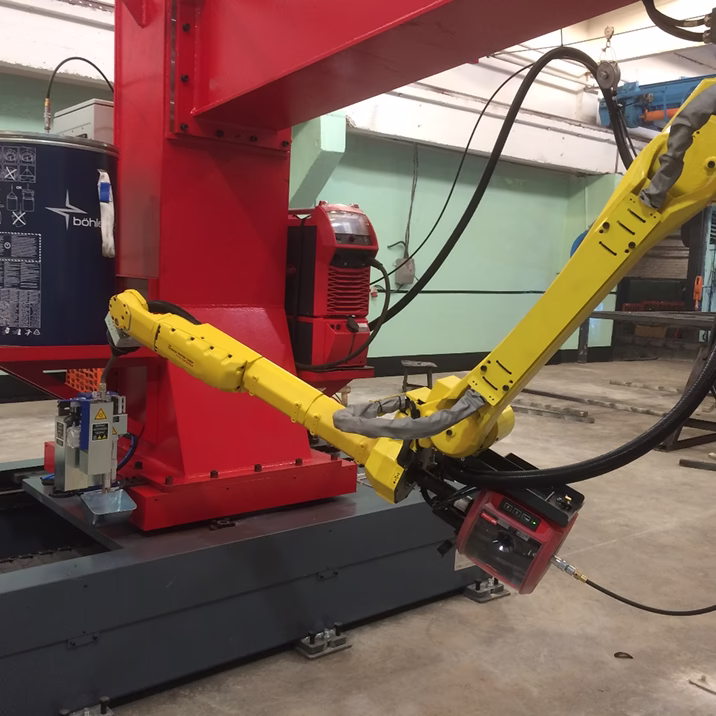

Процесс очистки сопла

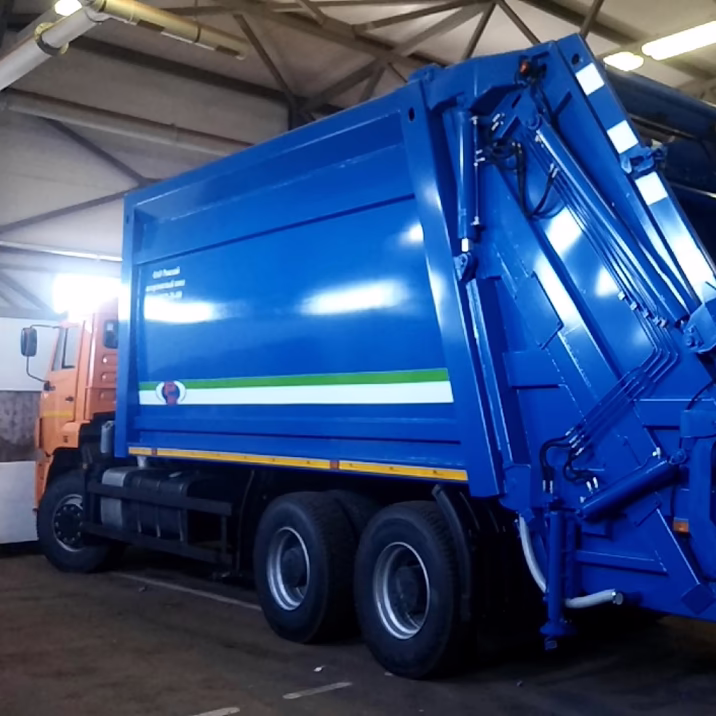

Конечный продукт, изготавливаемый с помощью РТК
