Роботизированный комплекс сварки шнеков
Назначение изделий: Машиностроение горнодобывающей промышленности
Типы сварных швов: стыковые, тавровые, угловые, нахлесточные.
Материал изделий: Сталь 20, Ст3сп, 09Г2С, AISI316L, AISI321
Положение сварки: нижнее, вертикальное
Комплекс повысил производительность сварки металлоёмких конструкций типа «шнек» имеющие толщины до 20 мм в 3 раза.
Достигнуто снижение уровня остаточных напряжений в металле при сварке тонкостенных конструкций типа «Короб» и «Корзина», что позволило исключить из технологии сварки необходимость принудительного охлаждения изделия в водяной ванне. Изделия после сварки не имеют деформаций конструкций свыше установленных полей допусков.
Состав РТК лазерной сварки
- Промышленный робот с линейной направляющей.
- Комплект системы лазерно-оптического слежения.
- Комплект сварочного оборудования.
- Сварочный позиционер iRS грузоподъемностью 1,5 т с подвижной задней бабкой.
Работа комплекса
Сварка изделия типа «шнек». Общий вид

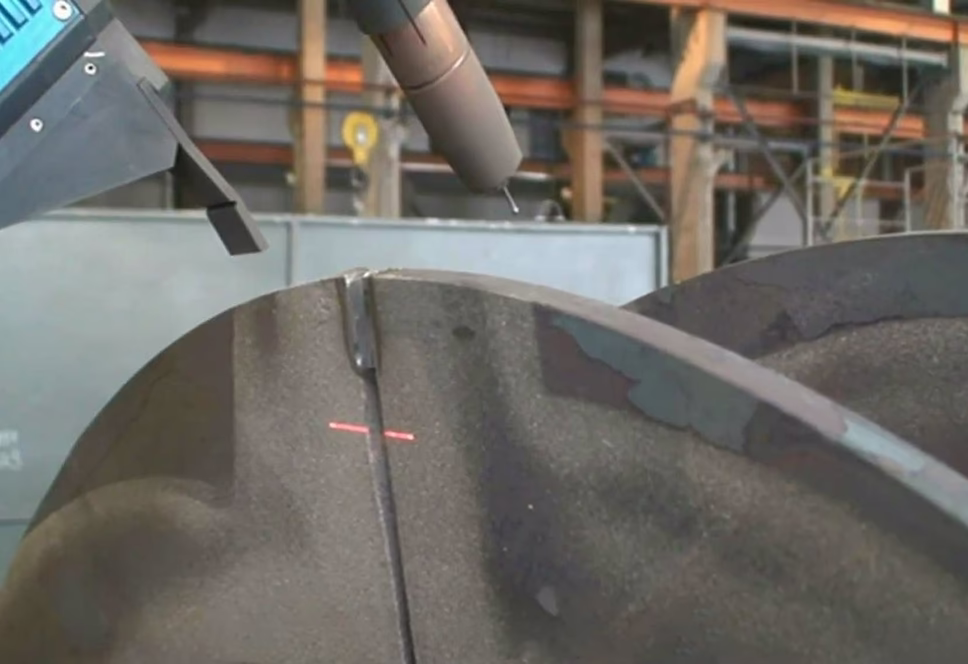

Определение пространственного положения стыка с особенностями разделки (вертикальный шов)

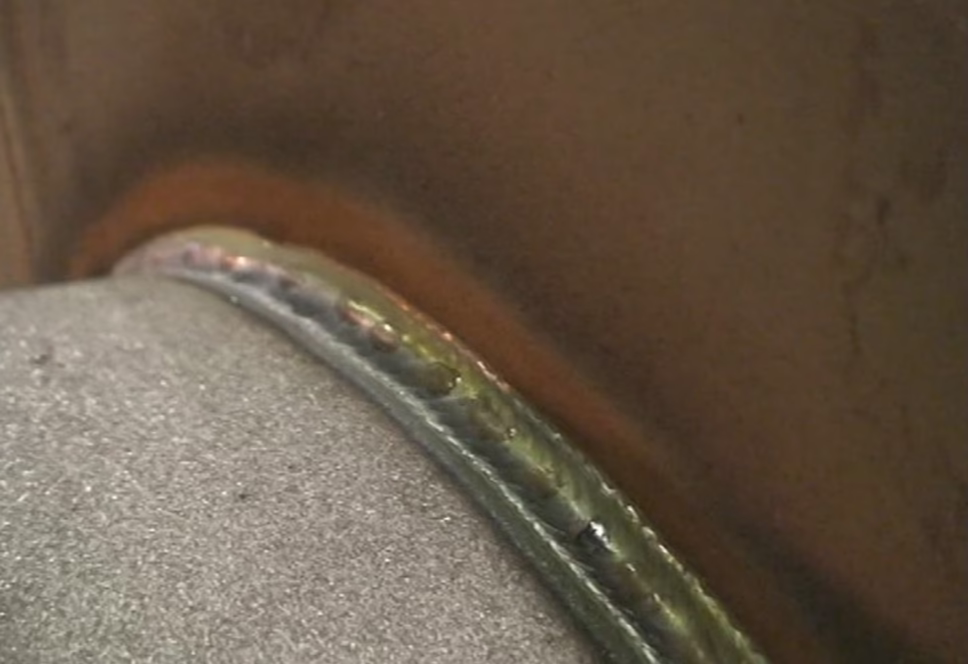

Тавровый шов в нижнем положении

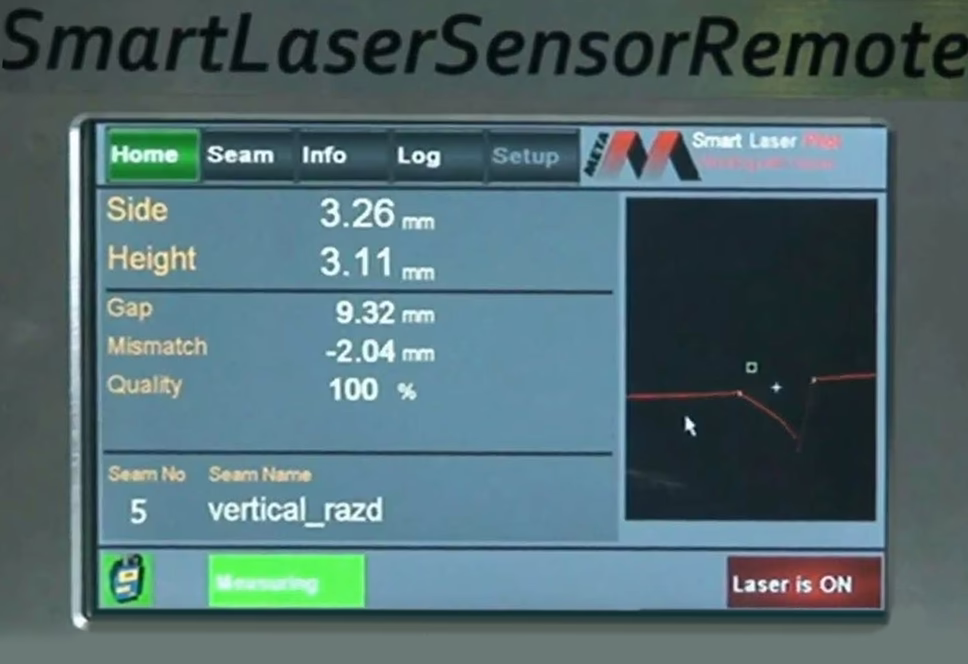

Определение геометрии разделки стыка и расчет центра будущего шва

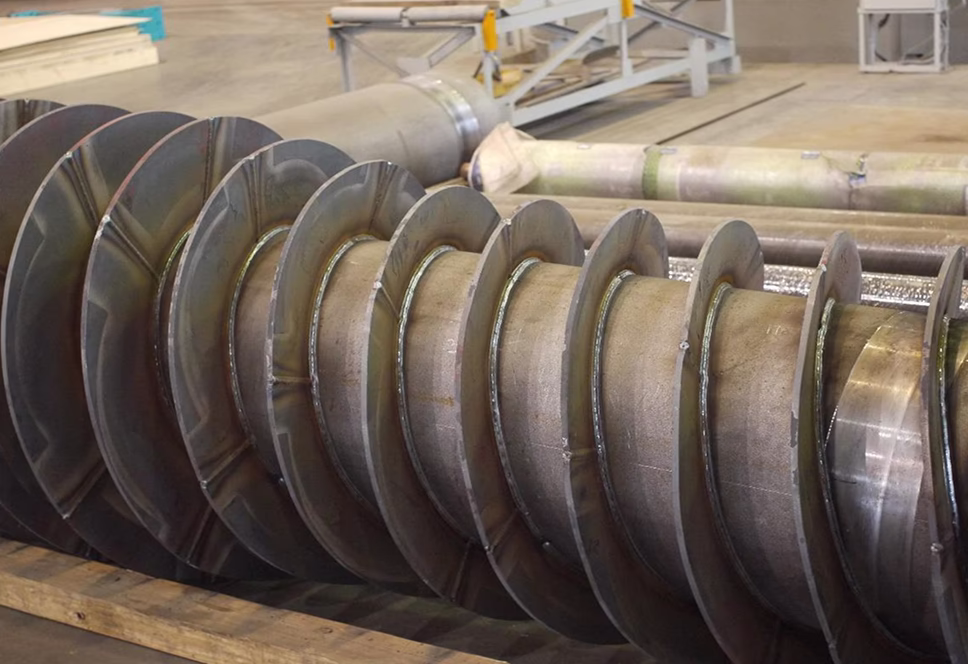

Изделие типа «шнек»
Вертикальный стыковой шов
Сварка изделия типа «короб»
Сварка изделия типа «шнек». Общий вид
