Артикул:
TPS-4-12
Характеристики
Производитель
—
ИРС
В наличии
—
Да

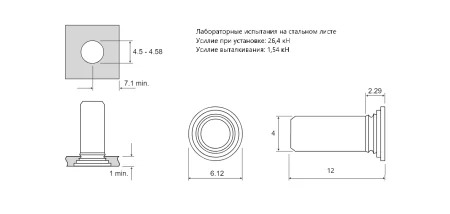

Длина, мм
—
12
Диаметр шляпки, ± 0,4 мм
—
6,12
Диаметр, мм
—
4
Диаметр отверстия в металле, мм
—
4,50 - 4,58
Все характеристики
145 BYN
/1000
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
Цена на сайте не является публичной офертой.
Окончательную стоимость уточните у менеджера
Крепеж запрессовывается при помощи приложенной равномерной нагрузки в предварительно варезанные (вырубленные) отверстия металлисческих листовых материалов, при этом сам материал заготовки пластически деформируется и затекает в специальные канавки (борозды) конструкции крепежа.
TPS Не Резьбовые стальные нержавеющие шпильки
Основные технические характеристики
Ключевые параметры:
• Материал: нержавеющая сталь
• Минимальная толщина листа: 1 мм
• Совместимые материалы основания: Сталь и Алюминий твердостью ≤ HRB 70 / HB 125
Конструктивные особенности:
• Потайная головка для заподлицо монтажа
• Конический конец облегчает центровку в ответных отверстиях
• Оптимальная геометрия для равномерного распределения нагрузки
Области применения
1. Машиностроение
• Фиксация подвижных узлов
• Оси вращения механизмов
• Базировочные элементы
2. Электронная промышленность
• Крепление печатных плат
• Позиционирование компонентов
• Корпусные решения
3. Общепромышленное оборудование
• Сборочные кондукторы
• Ремонтные приспособления
• Измерительная оснастка
Технология монтажа: пошаговая инструкция
Этап 1. Подготовка основания
1. Определите требуемое расположение не резьбовой шпильки
2. Подготовьте отверстие точного диаметра:
o Допуск: ±0,02 мм
o Шероховатость: Ra ≤ 3,2 мкм
3. Важно: не допускается обработка кромок после сверления
Этап 2. Установка не резьбовой шпильки
1. Расположите лист на рабочей поверхности
2. Вставьте шпильку со стороны пуансона
3. Совместите с отверстием в матрице
Этап 3. Запрессовка
1. Выровняйте инструмент строго параллельно
2. Приложите усилие в зависимости от размера шпильки
3. Контролируйте глубину погружения головки
TPS не резьбовые шпильки - это современное решение для задач точного позиционирования, сочетающее в себе:
• Высокую точность установки
• Простой и быстрый монтаж
• Долговечность и надежность
• Эстетичный внешний вид
TPS Не Резьбовые стальные нержавеющие шпильки
Основные технические характеристики
Ключевые параметры:
• Материал: нержавеющая сталь
• Минимальная толщина листа: 1 мм
• Совместимые материалы основания: Сталь и Алюминий твердостью ≤ HRB 70 / HB 125
Конструктивные особенности:
• Потайная головка для заподлицо монтажа
• Конический конец облегчает центровку в ответных отверстиях
• Оптимальная геометрия для равномерного распределения нагрузки
Области применения
1. Машиностроение
• Фиксация подвижных узлов
• Оси вращения механизмов
• Базировочные элементы
2. Электронная промышленность
• Крепление печатных плат
• Позиционирование компонентов
• Корпусные решения
3. Общепромышленное оборудование
• Сборочные кондукторы
• Ремонтные приспособления
• Измерительная оснастка
Технология монтажа: пошаговая инструкция
Этап 1. Подготовка основания
1. Определите требуемое расположение не резьбовой шпильки
2. Подготовьте отверстие точного диаметра:
o Допуск: ±0,02 мм
o Шероховатость: Ra ≤ 3,2 мкм
3. Важно: не допускается обработка кромок после сверления
Этап 2. Установка не резьбовой шпильки
1. Расположите лист на рабочей поверхности
2. Вставьте шпильку со стороны пуансона
3. Совместите с отверстием в матрице
Этап 3. Запрессовка
1. Выровняйте инструмент строго параллельно
2. Приложите усилие в зависимости от размера шпильки
3. Контролируйте глубину погружения головки
TPS не резьбовые шпильки - это современное решение для задач точного позиционирования, сочетающее в себе:
• Высокую точность установки
• Простой и быстрый монтаж
• Долговечность и надежность
• Эстетичный внешний вид
Производитель
ИРС
В наличии
Да
Длина, мм
12
Диаметр шляпки, ± 0,4 мм
6,12
Диаметр, мм
4
Диаметр отверстия в металле, мм
4,50 - 4,58
Материал
Сталь нержавеющая A2
