Цена на сайте не является публичной офертой.
Окончательную стоимость уточните у менеджера
Артикул:
TP4-4-20
Характеристики

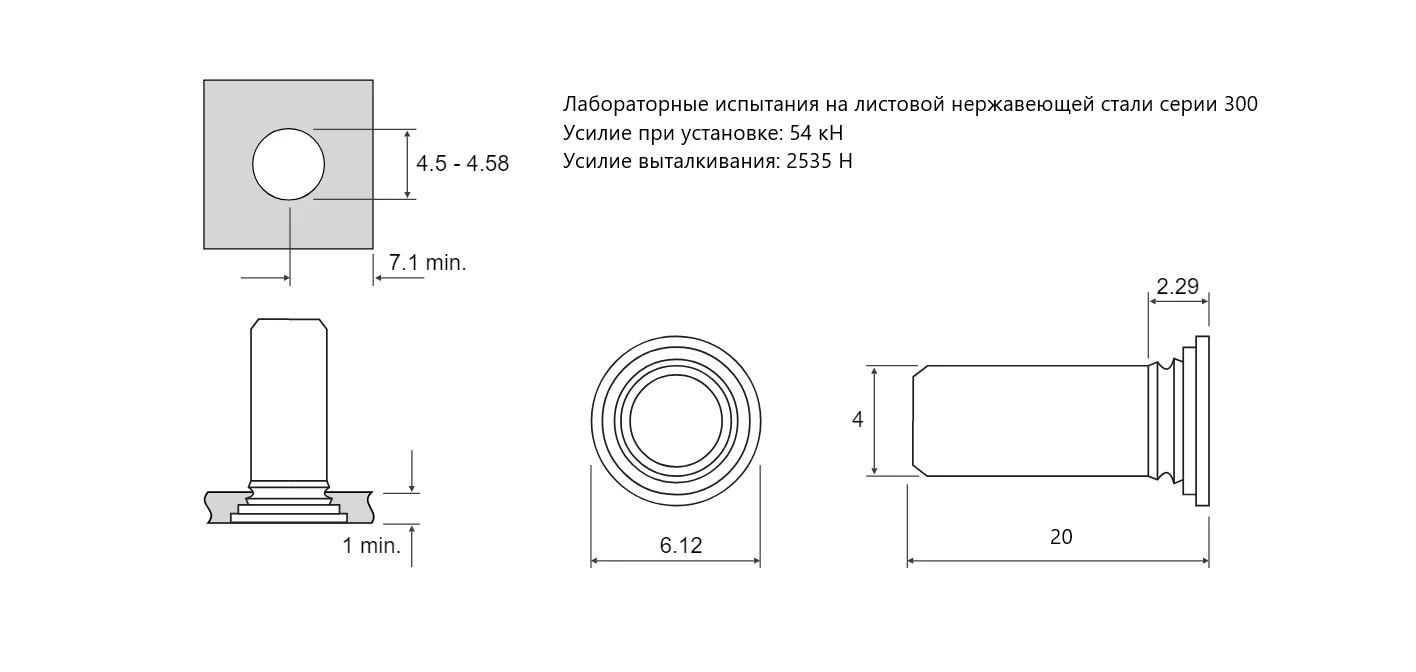

Диаметр шляпки, ± 0,4 мм
—
6,12
По запросу
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
Цена на сайте не является публичной офертой.
Окончательную стоимость уточните у менеджера
Крепеж запрессовывается при помощи приложенной равномерной нагрузки в предварительно варезанные (вырубленные) отверстия металлисческих листовых материалов, при этом сам материал заготовки пластически деформируется и затекает в специальные канавки (борозды) конструкции крепежа.
TP4 Не Резьбовые стальные нержавеющие шпильки
Основные технические характеристики
Ключевые параметры:
• Материал: нержавеющая сталь
• Минимальная толщина листа: 1 мм
• Совместимые материалы основания: Сталь и Алюминий твердостью ≤ HRB 92 / HB 195
Конструктивные особенности:
• Потайная головка для заподлицо монтажа
• Конический конец облегчает центровку в ответных отверстиях
• Оптимальная геометрия для равномерного распределения нагрузки
• Преимущества:
• ✔ Высокая коррозионная стойкость
✔ Точное позиционирование компонентов
✔ Быстрый и простой монтаж
✔ Эстетичный плоский монтаж
Области применения
1. Пищевое оборудование
2. Медицинские приборы
3. Химическая промышленность
4. Архитектурные конструкции
5. Точное машиностроение
Технология монтажа: пошаговая инструкция
Этап 1. Подготовка основания
1. Определите требуемое расположение не резьбовой шпильки
2. Подготовьте отверстие точного диаметра:
o Допуск: ±0,02 мм
o Шероховатость: Ra ≤ 3,2 мкм
3. Важно: не допускается обработка кромок после сверления
Этап 2. Установка не резьбовой шпильки
1. Расположите лист на рабочей поверхности
2. Вставьте шпильку со стороны пуансона
3. Совместите с отверстием в матрице
Этап 3. Запрессовка
1. Выровняйте инструмент строго параллельно
2. Приложите усилие в зависимости от размера шпильки
3. Контролируйте глубину погружения головки
TP4 не резьбовые шпильки - это современное решение для задач точного позиционирования, сочетающее в себе:
• Работу с нержавеющими сталями
• Высокую коррозийную стойкость
• Высокую точность установки
• Простой и быстрый монтаж
• Долговечность и надежность
• Эстетичный внешний вид
TP4 Не Резьбовые стальные нержавеющие шпильки
Основные технические характеристики
Ключевые параметры:
• Материал: нержавеющая сталь
• Минимальная толщина листа: 1 мм
• Совместимые материалы основания: Сталь и Алюминий твердостью ≤ HRB 92 / HB 195
Конструктивные особенности:
• Потайная головка для заподлицо монтажа
• Конический конец облегчает центровку в ответных отверстиях
• Оптимальная геометрия для равномерного распределения нагрузки
• Преимущества:
• ✔ Высокая коррозионная стойкость
✔ Точное позиционирование компонентов
✔ Быстрый и простой монтаж
✔ Эстетичный плоский монтаж
Области применения
1. Пищевое оборудование
2. Медицинские приборы
3. Химическая промышленность
4. Архитектурные конструкции
5. Точное машиностроение
Технология монтажа: пошаговая инструкция
Этап 1. Подготовка основания
1. Определите требуемое расположение не резьбовой шпильки
2. Подготовьте отверстие точного диаметра:
o Допуск: ±0,02 мм
o Шероховатость: Ra ≤ 3,2 мкм
3. Важно: не допускается обработка кромок после сверления
Этап 2. Установка не резьбовой шпильки
1. Расположите лист на рабочей поверхности
2. Вставьте шпильку со стороны пуансона
3. Совместите с отверстием в матрице
Этап 3. Запрессовка
1. Выровняйте инструмент строго параллельно
2. Приложите усилие в зависимости от размера шпильки
3. Контролируйте глубину погружения головки
TP4 не резьбовые шпильки - это современное решение для задач точного позиционирования, сочетающее в себе:
• Работу с нержавеющими сталями
• Высокую коррозийную стойкость
• Высокую точность установки
• Простой и быстрый монтаж
• Долговечность и надежность
• Эстетичный внешний вид
