Установка для сварки в контролируемой атмосфере
Установка для сварки в контролируемой атмосфере мод. IRS 3.0 1/1 предназначена для проведения технологических операций по сварке деталей из химически активных сплавов в инертной среде с целью получения сварных соединений, обеспечение качества которых в традиционных условиях сварки представляет сложность.
Установка имеет короткий подготовительный цикл (вакуумирование и наполнение объема камеры аргоном), что позволяет сократить общую продолжительность сварочных работ и снизить их стоимость.
Установка имеет в составе трехосевой манипулятор, который позволяет обеспечить максимально удобное положение свариваемого изделия.
Общий вид комплекса
Основные компоненты комплекса
- Вакуумная камера
- Крышка камеры
- Сварочный источник питания
- Система автономного охлаждения
- Роторный вакуумный насос
- Бустерный насос Рутса
- Вакуумный порт
- Порт подвода аргона
- Клапан напуска воздуха
- Система газоанализа
- Перчаточный порт
- Окно наблюдателя
- Рабочий стол с 3-осевым позиционером
Компоненты системы
Вакуумная камера
Диаметр — 1600 мм
Высота (длина) — 1600 мм
Объем камеры — 2,8 м3
Время наполнения камеры аргоном — не более 5 мин
Сварочный манипулятор
Манипулятор с тремя степенями свободы предназначен для установки изделий в максимально удобное положение для сварки. Вращение, наклон и подъем планшайбы осуществляется посредством мотор-редукторов. Для исключения проворота осей, мотор-редукторы оснащены тормозами.
Управляя мотор-редукторами манипулятора, оператор может выставлять любое положение позиционера в доступных диапазонах.
Количество осей — 3
Диапазон скоростей вращения — 0-6 об/мин
Грузоподъемность — 500 кг
Диаметр обрабатываемых изделий — 0-800 мм
Угол поворота планшайбы — ±360°
Максимальная скорость наклона, об/мин — 6
Диапазон углов наклона планшайбы — −30-120°
Габаритные размеры ш/г/в — 808/1389/931 мм
Диаметр планшайбы — 720 мм
Количество Т-образных пазов в планшайбе — 6
Ширина Т-образных пазов — 14 мм
Масса — 400 кг

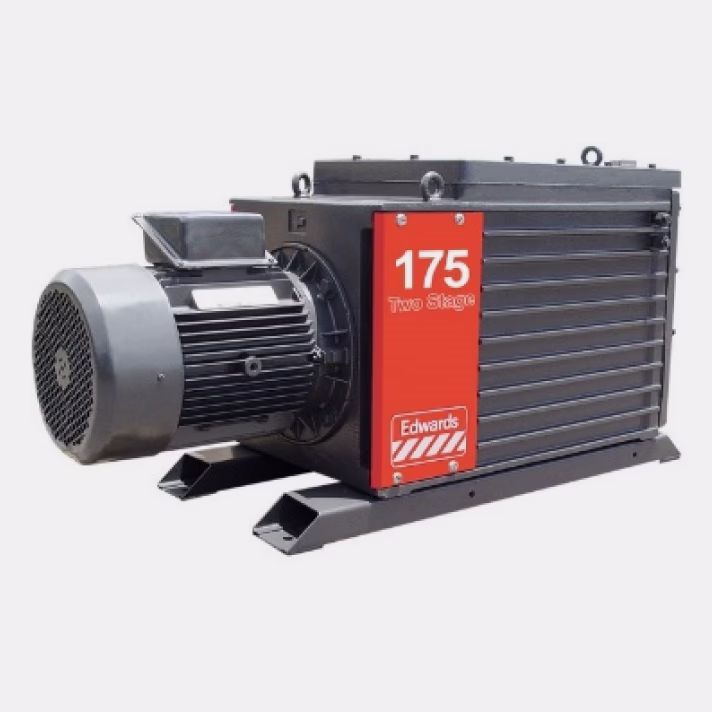

Роторный вакуумный насос
Максимальная скорость откачки водяного пара — 2,4 кг/ч
Предельное парциальное давление без газо-балласта — 10-4 мбар
Уровень шума — 75 дБ
Мощность двигателя — 5,5 кВт
Масса — 17 кг

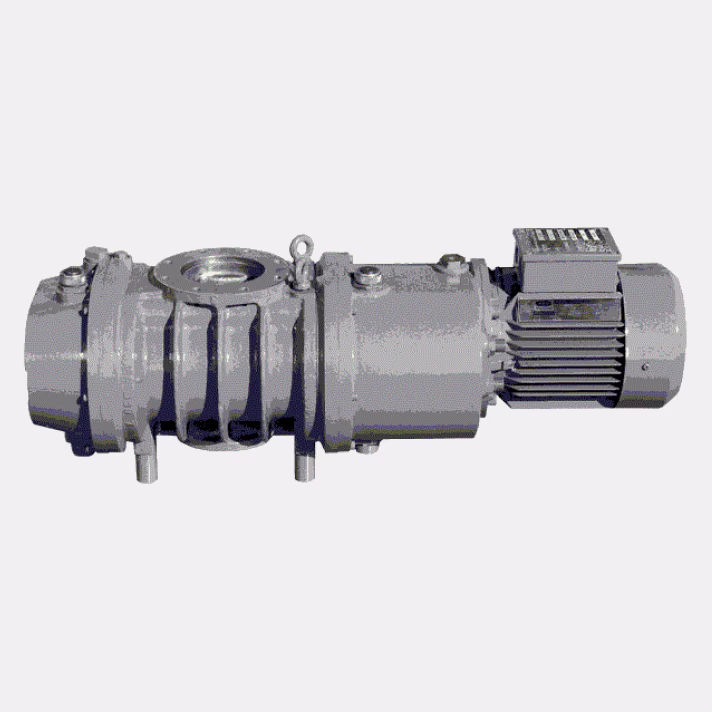

Бустерный насос Рутса
Номинальная быстрота действия — 505 м3/ч
Уровень шума — <70 дБ
Мощность двигателя — 2,2 кВт
Масса — 74 кг

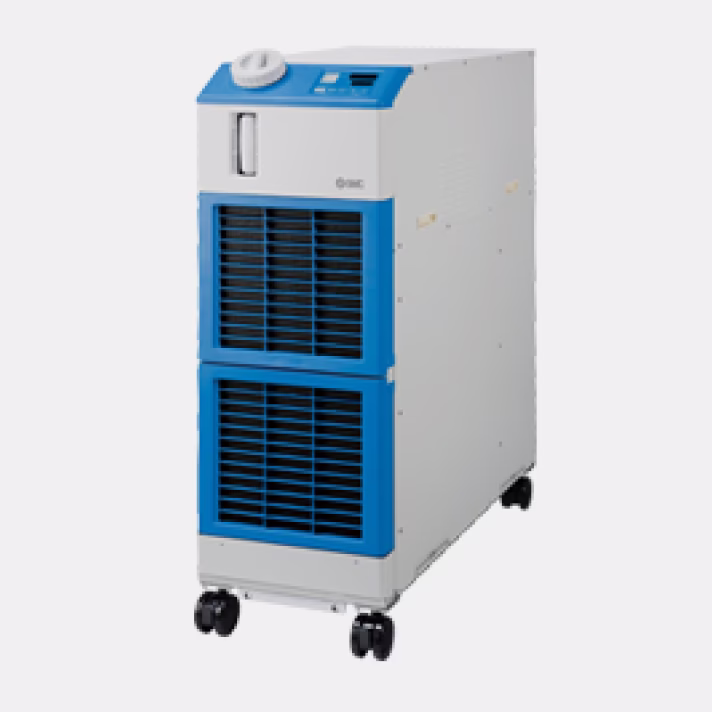

Промышленный чиллер
Мощность охлаждения — 8 кВт
Напряжение питания — 380±10% В
Частота сети — 50/60 Гц
Количество фаз — 3
Температура окружающего воздуха — 5-45 °С
Температура жидкости — 5-35 °С
Сварочный источник питания
Охлаждение сварочной горелки — жидкостное
Первичная эксплуатационная мощность (100% ПВ) — кВА 14,2 кВт
Диапазон сварочного тока TIG — 3-500 А
Рабочее напряжение TIG — 10,1-30,0 В
Напряжение зажигания — 9,5 кВ
Размеры (с ручкой), д/ш/в — 625/290/475 мм
Вес — 42,0 кг

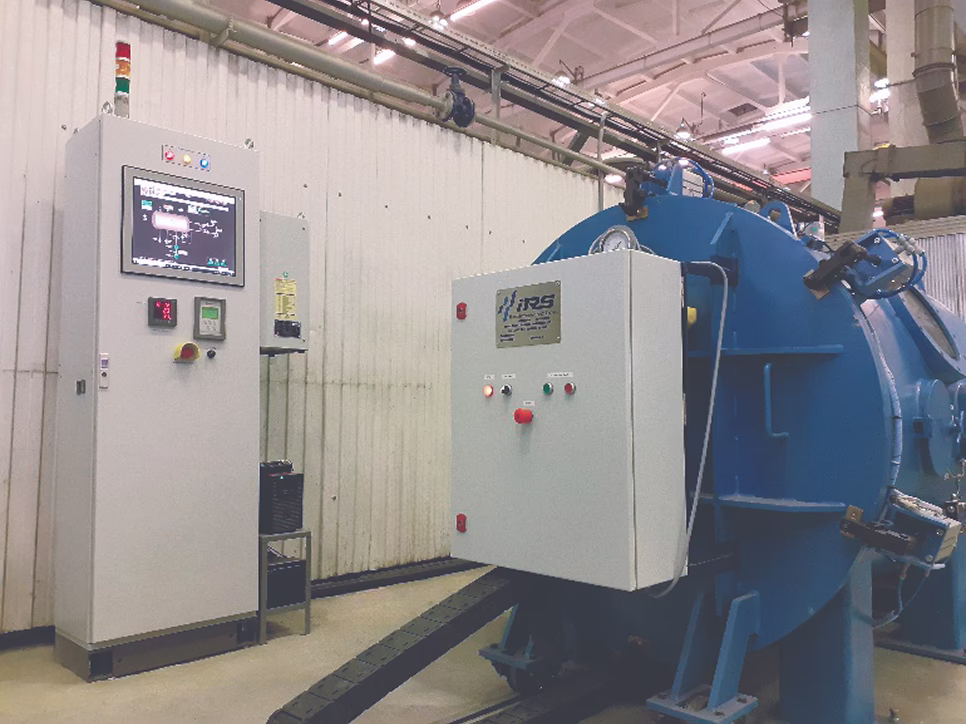

Работа комплекса
Режим работы установки — трехсменный. Обслуживание комплекса может осуществляться одним оператором.
Основные задачи оператора:
- установка и закрепление детали;
- извлечение и выгрузка готовой детали;
- установка расходных материалов;
- визуальный контроль качества получаемых деталей;
- написание рабочих программ для установки;
- контроль за выполнением рабочих программ;
- корректировка рабочих программ.
Камера изготовлена из нержавеющей стали марки 304L. Передняя часть камеры — сварная, с фланцем с канавкой под уплотнительное кольцо для обеспечения герметичного примыкания двери при вакуумировании.
Передняя плоская дверь установлена на тележке с колесами, перемещаемой вручную по рельсовым направляющим при открытии/закрытии.
Пневматические шарнирные зажимы обеспечивают прижим фланца двери к фланцу камеры. В камере предусмотрено одно рабочее место с 2 перчаточными портами диаметром 8 дюймов, оснащенные перчатками, устанавливаемыми с внутренней стороны камеры. В камере предусмотрено смотровое отверстие диаметром 320 мм, расположенное в удобном месте и позволяющее наблюдать за процессом сварки.
Камера оснащена всеми необходимыми портами для присоединения системы вакуумирования, подачи газообразного аргона, подключения измерительной головки и ламп освещения, а также перчаточными портами. Снаружи камеры предусмотрены две галогенные лампы для освещения внутреннего пространства камеры.
